產品介紹

01 / Cable Assembly

線束加工

INTERNAL · INT-TO-EXT · EXTERNAL · DAC / AEC / AOC

高位的本業核心——內接、內轉外到外接高速線束，一路做到 800G 主動銅纜與光纜。現貨料號逐條列出，查表對規格，直接詢價。

INTERNAL 內接連線 INT. TO EXT. 內轉外 EXTERNAL / DAC ACC · REDRIVER AEC · RETIMER AOC · ACTIVE OPTICAL

FLAGSHIP — INTERNAL USB

USB 3.0 — 20F SERIES

USB 3.0 20F 內接線系列機殼前置埠與主機板內接標配

SPECP/N

20F 180° → 180°5G20A03

20F → A9F w/Ear5G20A09

20F Dual Port w/Ear5G24A35

20F 180° → 90°5G20A29

INTERNAL CONNECTION

內接高速線MCIO・SlimLine・OcuLink・miniSAS

機箱內的訊號幹線——MCIO 8i/4i、SFF-8654、SFF-8611 到 SATA，Gen.5 32GT/s 現貨 16 條料號，見下表 TABLE A。

INT. TO EXT. — USB TYPE-C

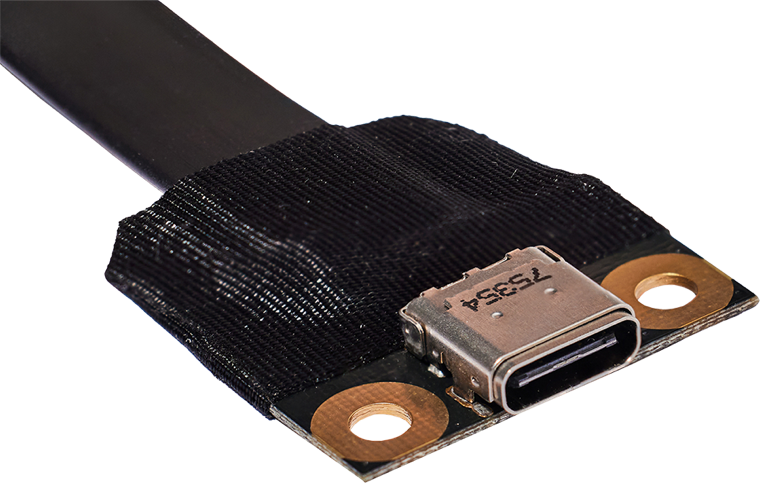

Key A 內轉外 Type-C 20G醫療影像・行動醫療設備實績

高速資料傳輸 + 穩定供電，面板開孔一次到位。內轉外全系列 19 條料號，見下表 TABLE B。

TABLE A — INTERNAL CONNECTION 內接連線 · 16 P/N

← 橫向滑動查看完整欄位 · SWIPE FOR FULL TABLE

P/NCONFIGURATIONSPEEDNOTE

5G74F01-10500MCIO 8i/74 M ↔ MCIO 8i/74 MGen.5 (32G)L=50cm

5G74F06-10500-W01MCIO 8i/74 M ↔ SlimLine 8i/74 MGen.5 (32G)L=50cm

5G74F31-10400MCIO 8i/74 M · NO FLANGE ↔ MCIO 8i/74 M · NO FLANGEGen.5 (32G)L=40cm・NEW

5G38F01-10400MCIO 4i/38 M ↔ MCIO 4i/38 MGen.5 (32G)L=40cm

5G24A12-10450USB 24.0 F ↔ USB 20 (Key A) MGen.2*2 (20G)L=198mm, 5A/60W

5G20A11-10450USB 20 (Key A) M ↔ USB 20 (key A) M10GL=45cm

5G20A23-10243USB 20.0 F · 90° (R/A) ↔ USB 20.0 F · 270°10GNL=75cm

5G36A72-10330SFF-8643 36.0 M ↔ SFF-8643 36.0 M12GNL=30cm

5G36B08-10338SFF-8087 36.0 M ↔ SFF-8087 36.0 M12GNL=30cm

5G42A01-10550SFF-8611 42.0 M with passive latch ↔ SFF-8611 42.0 M with passive latchSAS 4.0(24G)/PCIe 4.0 (16G)NL=50cm

5G80A02-10500SFF-8611 80.0 M with active latch ↔ SFF-8611 80.0 M with active latchSAS 4.0(24G)/PCIe 4.0 (16G)L=50cm

5G38A02-10338SFF-8654 38.0 M with passive latch ↔ SFF-8654 38.0 M with passive latchSAS 4.0(24G)/PCIe 4.0 (16G)NL=30cm

5G74A01-10484SFF-8654 74.0 M with active latch ↔ SFF-8654 74.0 M with active latchSAS 4.0(24G)/PCIe 4.0 (16G)NL=45cm

5G68A11-10250SF-8639 68.0 F ↔ SFF-8654 38.0 M—L=25cm

5G75A16-10325M.2 75.0 M · 2280 type ↔ PCIex4 64.0 FGen.4NL=20cm

G07A47SATA 7.0 F w/latch ↔ SATA 7.0 F w/latch6G—

TABLE B — INT. TO EXT. 內轉外連線 · 19 P/N

← 橫向滑動查看完整欄位 · SWIPE FOR FULL TABLE

P/NCONFIGURATIONSPEEDNOTE

5G24A17-10700USB 24.0 M ↔ USB 24.0 FGen.2*2 (10G*2)L=70cm

5G20A42-10500USB 9.0 F * Dual · with Flange ↔ USB 20 (Key B) M10GL=50cm

5G20A20-10400USB 9.0 F · with Flange ↔ USB 9.0 F · with Flange10GL=40cm

5G20A40-10328USB 20.0 F ↔ KEY B 20 (Key B) M10GNL=30cm

5G24A33-10450USB 24.0 F ↔ USB 20.0 F20GL=45cm

5G20A35-10803USB 9.0 F *2 (Dual) · with screw holes ↔ USB 20.0 F5GNL=75cm

5G68A06-10336SF-8639 68.0 F ↔ SF-8639 68.0 M—L=25cm

5G75A01-10496M.2 75.0 F · 2280 type ↔ M.2 75.0 M · 2280 typeGen.3NL=30cm

5G75C02-10717M.2 75.0 F (NGFF,H=4.2mm) · 2280 type ↔ M.2 75.0 M with Active redriver · 2280 typeGen.4NL=50cm

5G164F10-10327PCIe 164.0 F with metal shell · Vertical ↔ PCIe 164.0 MGen.5 (32G)NL1=30cm

5G36B33-10339PCIe 36.0 M ↔ PCIe 36.0 F straddleGen.2/3NL=30cm

5G164B02-10240PCIe 164.0 M ↔ PCIe 164.0 F straddleGen.3/4NL=20cm

5G64B02-10340PCIe 64.0 M ↔ PCIe 64.0 F straddleGen.3/4NL=30cm

5G98B09-10240PCIe 98.0 M ↔ PCIe 98.0 F straddleGen.3/4NL=20cm

5G164A07-10434PCIe 164.0 F with Latch · SMT ↔ PCIe 36.0 MGen.2/3NL=40cm

5G164F19-10285PCIe 164.0 F Vertical type · SMT ↔ PCIe 164.0 MGen.4/5NL=25cm・NEW

5G164F20-10285PCIe 164.0 F Vertical type · SMT ↔ PCIe 164.0 MGen.4/5NL=25cm・NEW

5G56F02-10200Gen Z 56.0 F · SMT ↔ Gen Z 56.0 MGen.4/5L=20cm

5G64F03-10200PCIe 64.0 M ↔ PCIe 64.0 F (SMT) · VerticalGen.4/5L=20cm

TABLE C — EXTERNAL / DAC 外接 · 7 P/N

← 橫向滑動查看完整欄位 · SWIPE FOR FULL TABLE

P/NCONFIGURATIONSPEEDNOTE

5G24A15-11000USB 24.0 M ↔ USB 24.0 MGen.2*2 (20G)L=100cm, 3A/60W

5G24A36-10700USB 24.0 M ↔ USB 24.0 M40GL=70cm, Support ThunderBolt 3.0, 5A/100W

MG60A01OSFP M ↔ QSFP DD M800GAEC · 見下方 800G 陣列

MG74B01QSFP DD M ↔ QSFP DD M800GDAC · 見下方 800G 陣列

5G19A05HDMI 19.0 M ↔ HDMI 19.0 M——

5G19B02HDMI 2.2 19.0 M ↔ HDMI 2.2 19.0 M——

5G05B03USB2.0 4.0 M ↔ USB2.0 5.0 M480 MB—

800G / 1.6T — DAC · AEC · AOC · TRANSCEIVER 主動系列 · 9 P/N

AEC 800G · QSFP-DD ↔ QSFP-DDMG74A01

AEC 800G · OSFP ↔ QSFPMG60A01

DAC 800G · QSFP-DD ↔ QSFP-DDMG74B01

DAC 800G · OSFP ↔ QSFPMG60B01

AOC 800G SR · QSFP-DD ↔ QSFP-DDMG74C01

AOC 800G SR · OSFP ↔ OSFPMG60C01

TRANSCEIVER 800G DR · QSFP-DDMR74A01

MTO CABLE 800G · FOR QSFP-DDMP08A01

COMING SOON

AEC 1.6T · OSFP-XD ↔ OSFP-XDMGA6A01

02 / PCB Assembly

電路板組裝

ADAPTER · PADDLE CARD · LOOPBACK · BACKPLANE

線的兩端是板——轉接板、訊號轉板、回環測試到 NVMe 背板，線材與 PCB 一站整合，ODM 設計直接進工程端。

ADAPTER 轉接板 PADDLE CARD 訊號轉板 LOOPBACK 回環測試 BACKPLANE 背板 ODM / OEM 客製設計 TERMINATOR 終端器

ADAPTER

轉接板SFF-8639・SFF-8654・SATA 互轉

介面世代交替的橋樑，8 條料號見下表 TABLE D。

PADDLE CARD

訊號轉板線端端接的核心工程

高速線束的訊號在這裡落板——paddle card 設計與 EMI 外殼壓接，是高位在 Gen.5 / Gen.6 世代的差異化實力。

SI / PI TOOLING

TM164-A-HTF Gen5 PCIe 164 Male 鍍金高頻測試治具板

HIGH-FREQ TEST FIXTURE

鍍金高頻治具板PCIe 164 · SI / PI 驗證用

SPECP/N

PCIe 164 Male · Gen.5TM164-A-HTF

PCIe 164 Female · Gen.5TF164-A-HTF

TABLE D — ADAPTER 轉接板 · 8 P/NREF YW-PCBA-D

← 橫向滑動查看完整欄位 · SWIPE FOR FULL TABLE

P/NCONFIGURATIONSPEEDNOTE

5R24A02-A—10G—

5R68A01SFF-8639 68.0 F · SMT ↔ SFF-8643 36.0 F · SMT12G/6G—

5R68A03-5ANVME 68.0 F · 4 ports ↔ SlimLine SAS (SFF-8654) 38.0 F · 4 portsGen.4/5—

5R38A15-ADSlimLine SAS (SFF-8654) 38.0 F · 1.0 ↔ SAS 29.0 F · 4 ports12 / 24G—

5R40A13-CSATA 22.0 F · 1.0 ↔ PATA 40G M (Pin Header)——

5R22A04-ASATA 22.0 M · 1.0 ↔ SATA 22.0 F——

5R29A01-ASAS 29.0 F · 1.0 ↔ SATA 7.0 F · 2 port——

5R36A09SFF-8087 36.0 F · 2 ports ↔ SAS 29.0 F · 4 ports——

TABLE E — LOOPBACK / BACKPLANE / ODM · 5 P/NREF YW-PCBA-E

← 橫向滑動查看完整欄位 · SWIPE FOR FULL TABLE

P/NCONFIGURATIONSPEEDNOTE

TM164-A-HTFPCIe 164.0 M · SMT type 高頻治具Gen.5 (32G)LOOPBACK / SI 驗證

TF20-A-HTFDUSB 4.0 20.0 F · SMT type 高頻治具—LOOPBACK / SI 驗證

5R68A02-5A2.5" 4 Ports NVMe U.2 / U.3 SAS / SATA 背板 · SFF-8639 ×4Gen.4/5BACKPLANE・NEW

XAA-394-24MA——ODM / OEM 客製案

XAA-396-24MA——ODM / OEM 客製案

背板 5R68A02-5A：Low Loss 高速板材、可串接最多 64 組背板／256 台儲存裝置（總容量最高 31.5PB）、內建 Clock Buffer 與 PCIe Bifurcation 支援。高頻治具 TF164-A-HTF：支援 Gen6 64Gbps (PAM4) / Gen5 32Gbps (NRZ)，56GHz Nyquist、可輸出 Touchstone S2P–S16P。

03 / AI · GPU Servers

AI / GPU 伺服器連接

MCIO · RISER · SLIMLINE · OCULINK — 11 SUB-CATEGORIES

AI 機櫃裡的高速內連——MCIO、PCIe Riser、SlimLine 到 OcuLink，主打產品 G.3 / G.4 雙世代料號齊備，Gen.5 / Gen.6 新系列同步供應。

MCIO · SFF-TA-1016 PCIE RISER SLIMLINE · SFF-8654 OCULINK · SFF-8611 MINISAS HD · SFF-8643 MINI SAS · SFF-8087 GEN.Z · SFF-TA-1002 MULTI TRAK · SFF-TA-1033 PCIE MINIPCIE MXM

FLAGSHIP — G.3 / G.4 DUAL-GEN

PCIE RISER

PCIe x16 Riser 延長排線x16 164M → 164F・Gen.3 / Gen.4 雙世代料號

SPECG.3 P/NG.4 P/N

x16 164M → 164F5G164A025G164B02

x8 98M5G164D415G164B28

x4 64M5G164D425G164B29

FLAGSHIP — DOWN-CONVERT

X16 → X8 RISER

PCIe x16 → x8 轉接 Riserx16 164M → x8 98F・向下轉換裝機常備

SPECG.3 P/NG.4 P/N

x16 164M → x8 98F5G164D435G164B18

x8 98M5G98A095G98B09

x4 64M5G98A225G98D72

FLAGSHIP — GEN.5 READY

MCIO — SFF-TA-1016

MCIO 8i 高速線Gen.5 MCIO 8i 74M ×2・含 NO FLANGE 新系列

SPECP/N SERIES

G.5 MCIO 8i 74M ×25G74F01

G.4 MCIO 8i → SFF-8654 8i5G74F06

G.5 NO FLANGE 8i・SFF-TA-1033 相容 NEW5G74F31

FLAGSHIP — SHORT-BODY 17MM

SLIMLINE — SFF-8654

SlimLine SFF-8654 8i74M ×2・Short-body 17mm 窄空間對應

SPECP/N SERIES

SFF-8654 8i 74M ×25G74A01

Short-body 17mmSAME SERIES

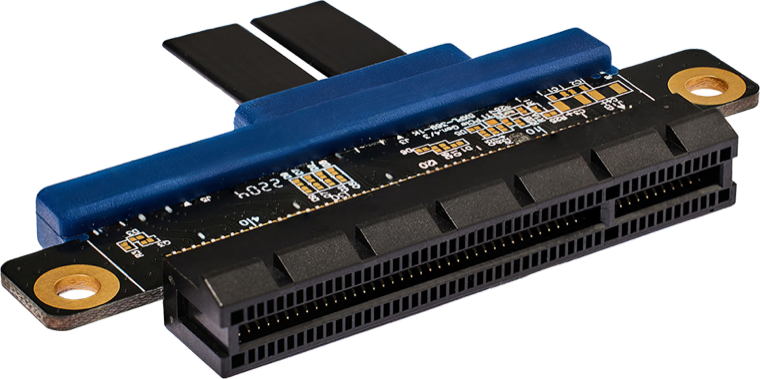

FIG. A — GEN5 X16 EXTENSIONNEW 2026

PCIe Gen5 x16 延長線164F Vertical → 164M・A / B Side 兩版本出線

支援 PCIe Gen5 x16 32GT/s、30AWG 0.9mm 超薄扁平排線不阻擋散熱；最高 75W PCIe 供電（外加電源再增 75–100W）；支援 3-Slot / 4-Slot 高功耗 GPU，相容 NVIDIA / AMD / Intel / Arm 加速器；無鹵 UL21283 / UL21425、支援 180° 對折彎曲。

SPECP/N

x16 164F Vertical SMT → 164M・NL=25cm5G164F19-10285

x16 164F Vertical SMT → 164M・NL=25cm5G164F20-10285

MCIO · SFF-TA-1016

MCIO 4i / 8iAI 伺服器高密度佈線主力

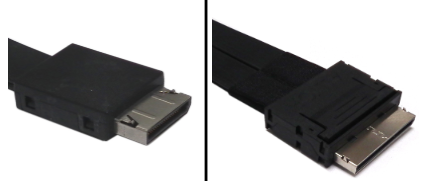

OCULINK · SFF-8611

OcuLinkSAS 24G / PCIe 16G・主被動 latch

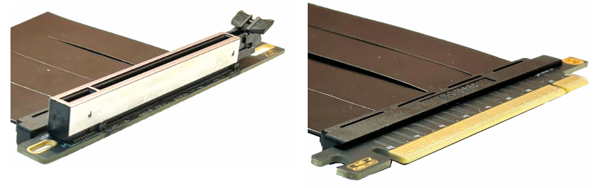

PCIE · PCI EXPRESS

PCIe 高速排線x4 / x8 / x16・straddle / SMT / Vertical

依接頭工法歸檔：MCIO / SlimLine / OcuLink / PCIe 現貨料號完整列於 01 線束加工 TABLE A–B，本區照介面速查後即可對表。

04 / Server & Storage / PC

伺服器・儲存・PC

U.2 · U.3 · M.2 · SATA FAMILY — 10 SUB-CATEGORIES

企業伺服器、NAS 到桌上型主機的儲存連接——U.2 / U.3、M.2 NVMe 到 SATA 全家族，依機箱空間客製長度與佈線路徑。

U.2 · SFF-8639 U.3 · SFF-TA-1001 M.2 · NGFF SAS29 · SFF-8482 SATA DATA SATA DATA + POWER SATA POWER SLIMLINE SATA MICROSATA ESATA

U.2 / U.3 — NVME STORAGE

U.2 / U.3 儲存連接SFF-8639・SFF-TA-1001

NVMe SSD 熱插拔儲存的標準介面，搭配 4 Ports 背板 5R68A02-5A 可串接大規模儲存陣列。

GEN6 ACTIVE — NEW

M.2 — NGFF

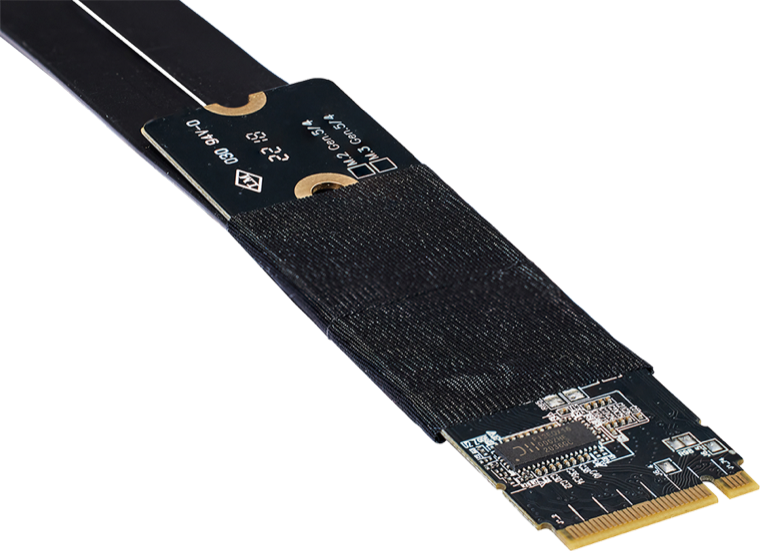

M.2 Gen6 Active 線材75F / 75M・64Gbps PAM4 主動式

SPECP/N SERIES

G.6 64GT/s PAM4 · Active Redriver NEW5G75C11

線長 50–120cm · I2C/I3C 可調 EQSAME SERIES

SATA FAMILY

SATA 全家族DATA・DATA+POWER・Slimline・micro・eSATA

OEM 量產主力——全自動 SATA 產線日產 2K pcs，長度與出線方向依機箱客製。

M.2 / SATA 現貨料號（5G75A01、5G75C02、5G75A16、G07A47 等）依工法列於 01 線束加工 TABLE A–B；U.2 / U.3 背板與轉接板見 02 電路板組裝 TABLE D–E。其餘規格請註明介面與長度洽詢，工程團隊回覆對應料號。

05 / DIY Tooling & Accessories

電纜 DIY 工具

TOOLING · ACCESSORIES

壓接、組裝工具與線材配件，配合線材專案成套供應——工程打樣、產線維修備品、小批量自組裝都可以直接洽詢，與線材同單出貨。

TOOLING 壓接 / 組裝工具 ACCESSORIES 配件

工具與配件洽詢 →

06 / PIN Assignment · CAD

每條料號，圖面齊備

PDF · PIN ASSIGNMENT · CAD DRAWING

全系列產品皆附 PIN Assignment 規格書與 CAD 圖面——詢價時註明料號，工程圖 PDF 隨報價提供，導入評估不用等第二封信。

01查表找料號，或描述應用場景FIND P/N
02詢價註明料號・長度・數量INQUIRE
0324 小時內回覆報價與 PIN Assignment 圖面QUOTE + CAD

CATALOGUE — 2026 EDITIONPDF DOWNLOAD

PDF

Yes Way 高速扁平線材全產品型錄

2026 EDITION · 中 / 英雙語 · 五大產品線

下載完整型錄 ↓ 發出詢價單 →
